鋼膜結構案例
首頁首頁> 建筑資訊 > 鋼膜結構案例

昆山奧體中心:混凝土雙柱與PTFE膜的建筑交響

發布時間:2024-10-29

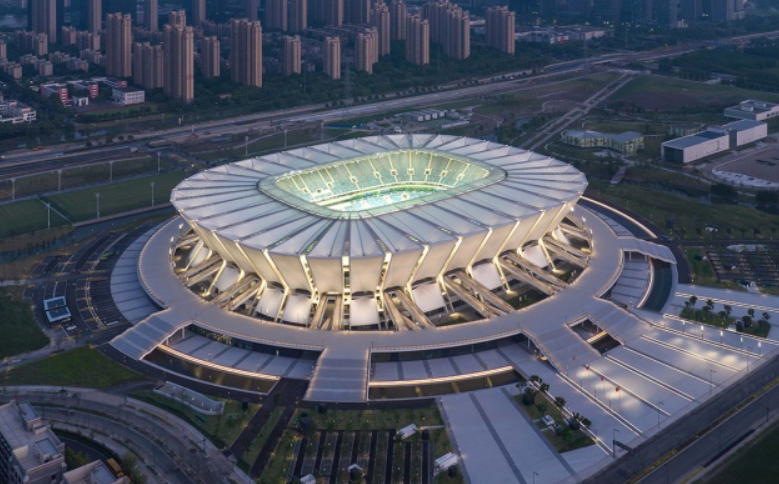

昆山奧體中心是一座極具特色的體育場館。它由德國gmp建筑事務所、同濟設計集團(TJAD)、sbp施萊希工程設計咨詢公司、WES魏斯景觀建筑、SUP華納工程咨詢有限公司等合作單位共同完成。其建筑材料主要包括蒼勁有力的混凝土雙柱系統,形成了折扇立面的扇骨,為建筑提供了結構上的支撐;同時輕柔通透的PTFE膜結構,形成了折扇立面的扇面。屋面結構由36根細絲懸臂鋼梁支撐,上弦桿是混凝土雙墻在屋面層的延伸,桿上覆蓋有膜材。每對現澆混凝土構件之間設置展開的外立面索膜結構,每個索膜結構的高度約49米,其中膜高約26米,長約34米,每個外立面單元的面積約600平方米,是目前國內最大的單膜結構。昆山奧體中心位于昆山經濟技術開發區,占地902畝,總建筑面積約17萬平方米,可以容納約4.5萬人,總投資24.166億元,由足球場及其外環裙房和地下車庫兩部分組成。它不僅是一座專業足球場,還是一座集足球賽事、文藝匯演、全民健身、藝術培訓、工藝文化、商業娛樂于一體的城市體育綜合體。


昆山奧體中心混凝土雙柱系統的作用


昆山奧體中心的混凝土雙柱系統猶如折扇的扇骨,為建筑提供了重要的結構支撐。它蒼勁有力,不僅承載著看臺、立面和屋面的重量,還為看臺下方以及地面區域營造出大氣的活躍空間。這一設計使得整個場館在外觀上具有獨特的雕塑感和震撼力,充分展示了地方特色。同時,混凝土雙柱系統與輕柔通透的PTFE膜結構相互融合,剛?cè)岵?jì),虛實有度,詮釋了獨特的建筑形象。在實際使用中,混凝土雙柱系統確保了場館的穩定性和安全性,能夠承受各種外力的作用,為觀眾提供了一個安全可靠的觀賽環境。例如,在舉辦重大賽事時,大量觀眾的聚集以及各種設備的運行都會給場館帶來一定的壓力,而混凝土雙柱系統能夠有效地分散這些壓力,保證場館的結構完整性。


昆山奧體中心PTFE膜結構的特點


昆山奧體中心采用的PTFE膜結構具有諸多顯著特點。首先,PTFE膜結構具有出色的化學穩定性和耐腐蝕性,能夠在各種惡劣的環境條件下保持良好的性能。無論是風吹雨打還是日曬雨淋,PTFE膜結構都能保持其原有的外觀和性能,不會輕易老化或損壞。其次,PTFE膜結構的低摩擦系數和不粘性使其具有優越的自潔性能。幾乎不粘任何灰塵,表面的灰塵會被雨水自然地沖洗干凈,經過長年使用仍然保持外觀的潔凈及室內的美觀。再者,PTFE膜結構透光率可達到30%,能充分利用自然光,減少照明能耗,節能環保。此外,PTFE膜材強度高,能滿足大跨度空間的受力要求,防水阻燃,是所有建筑膜材中安全性能最高的膜材。在昆山奧體中心,PTFE膜結構形成了折扇立面的扇面,與混凝土雙柱系統完美結合,為場館增添了獨特的視覺效果,同時也為觀眾提供了舒適的觀賽環境。例如,在白天,陽光透過膜面使建筑物內充滿自然漫射光,營造出明亮而柔和的氛圍;夜晚,室內燈光透過膜面給夜空增添了夢幻般的夜景。


昆山奧體中心屋面結構的組成


昆山奧體中心的屋面結構由獨特的元素組成。屋面結構由36根細絲懸臂鋼梁支撐。上弦桿是混凝土雙墻在屋面層的延伸,桿上覆蓋有膜材,形成鮮明的折疊,沿外立面向屋面結構延伸。這種設計既保證了屋面的穩定性,又賦予了其獨特的外觀。其中,PTFE膜材在屋面結構中起到了重要的作用,它不僅提供了遮陽擋雨的功能,還在夜幕降臨時,使場館內部的照明穿透半透明膜材,彌漫出柔和的光。這樣的設計既打造了場館的外觀照明效果,又能將光線反射至場內,為看臺區域提供均勻舒適的照明。此外,屋面結構的設計充分考慮了通風性和舒適性,即使在炎熱的氣候下,也能確保觀眾獲得愉悅的體驗。


昆山奧體中心外立面索膜結構的規模


昆山奧體中心的外立面索膜結構規模宏大。每個索膜結構的高度約49米(總高,其中膜高約26米,長約34米),每個外立面單元的面積約600平方米,是目前國內最大的單膜結構。36對細長的折疊混凝土墻支撐著看臺、立面和屋面結構,每對現澆混凝土構件之間設置展開的外立面索膜結構。這種大規模的索膜結構不僅為場館增添了獨特的視覺效果,還為場館提供了良好的遮陽和通風功能。在建筑設計上,外立面索膜結構與混凝土雙柱系統相互呼應,共同構成了昆山奧體中心極具雕塑感和震撼力的蘇工折扇造型。例如,從遠處眺望,場館“折扇”造型顯露,輕盈現代的屋面三弦桁架以及強有力的混凝土雙墻體系,構成整個體系中的“扇骨”,全張拉柔性索膜體系形成了潔白的“扇面”,一幅幅扇面呈輪輻狀徐徐展開,彰顯建筑與城市和諧呼應的靈動韻律。


昆山奧體中心作為一座集足球賽事、文藝匯演、全民健身、藝術培訓、工藝文化、商業娛樂于一體的城市體育綜合體,其建筑材料的選擇和設計充分體現了現代建筑的創新與實用?;炷岭p柱系統和PTFE膜結構的完美結合,以及獨特的屋面結構和外立面索膜結構的設計,使得昆山奧體中心不僅在外觀上獨具特色,而且在功能上滿足了各種需求,成為了昆山市的新地標。
